Los requerimientos para la protección contra sobrepresión de los códigos de calderas y recipientes a presión de la ASME (Sociedad Americana de Ingenieros Mecánicos) se relacionan con los productos Kunkle de la siguiente manera:
ASME Sección I
Este código se aplica a las calderas donde el vapor de agua u otro vapor se genera a una presión de 15 psig (1.03 barg) o más, calderas de agua caliente destinadas a funcionar en presiones superiores a 160 psig (11,03 barg) y / o temperaturas superiores a 250 ° F (121 ° C), y calentadores de fluido térmico en fase líquida.
Acumulación de presión de caldera
No más del 6 por ciento por encima de la presión más alta a la que se ajusta cualquier válvula, o no más del 6 por ciento por encima del MAWP (Máxima presión de trabajo permisible).
Ajuste de presión de disparo
La presión de ajuste de una instalación de una válvula no puede ser superior al MAWP. La presión de disparo de la segunda u otras válvulas en una instalación de varias válvulas puede ser de hasta un 3 por ciento por encima del MAWP. El rango completo de ajuste de presión de válvulas para instalaciones de varias válvulas no puede ser superior al 10 por ciento del ajuste de presión de disparo más alto. Para calderas de agua caliente, este rango del 10 por ciento puede excederse.
ASME sección VIII
Este código se aplica a los recipientes a presión no calentados con fuego con un diámetro interior superior a 6 "(130 mm) y diseñado para usarse a una presión de 15 psig (1.03 barg) o superior.
La (s) válvula (s) deben evitar que la presión aumente más del 10 por ciento o 3 psig (0,21 barg), el que sea mayor, por encima del MAWP. Para instalación de una sola válvula, la presión de ajuste puede no ser mayor que el MAWP. Para múltiples instalaciones de válvulas, la primera válvula no se puede configurar más alto que el MAWP, pero las otras válvulas pueden configurarse hasta un 5 por ciento por encima del MAWP. El aumento de presión para instalaciones de válvulas múltiples puede ser del 16 por ciento o 4 psig (0,27 barg), lo que es mayor. Cuando el recipiente se expone a una fuente de calor externa, como fuego, el aumento de presión puede ser un 21 por ciento por encima del MAWP.
National board (Estados Unidos)

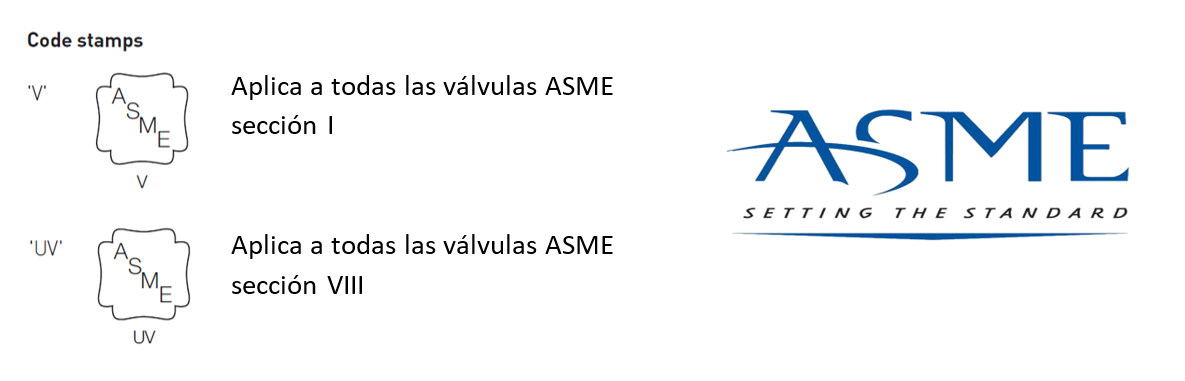

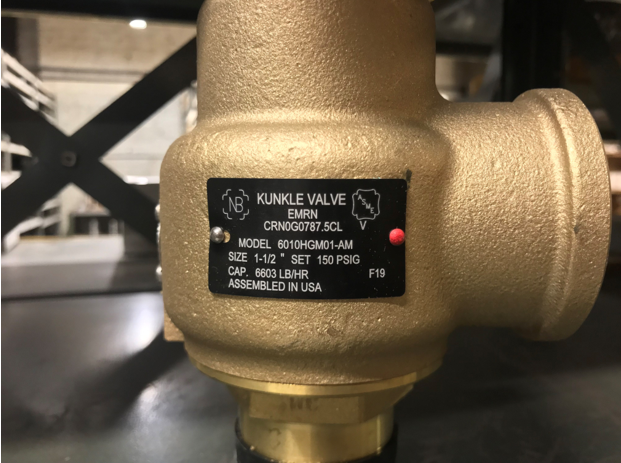

Las válvulas Kunkle se fabrican en instalaciones que cumplen con los requisitos de fabricación de los códigos ASME Secciones I, IV y VIII para válvulas de alivio de presión. Válvulas que tienen capacidad de alivio certificada por la Junta Nacional o National Board de Los inspectores de calderas y recipientes a presión llevan los siguientes sellos de símbolo de código en la placa de identificación y las letras NB. La mayoría de las válvulas Kunkle tienen Capacidades certificadas NB.
INFORMACIÓN GENERAL DE VALVULAS DE SEGURIDAD Y ALIVIO

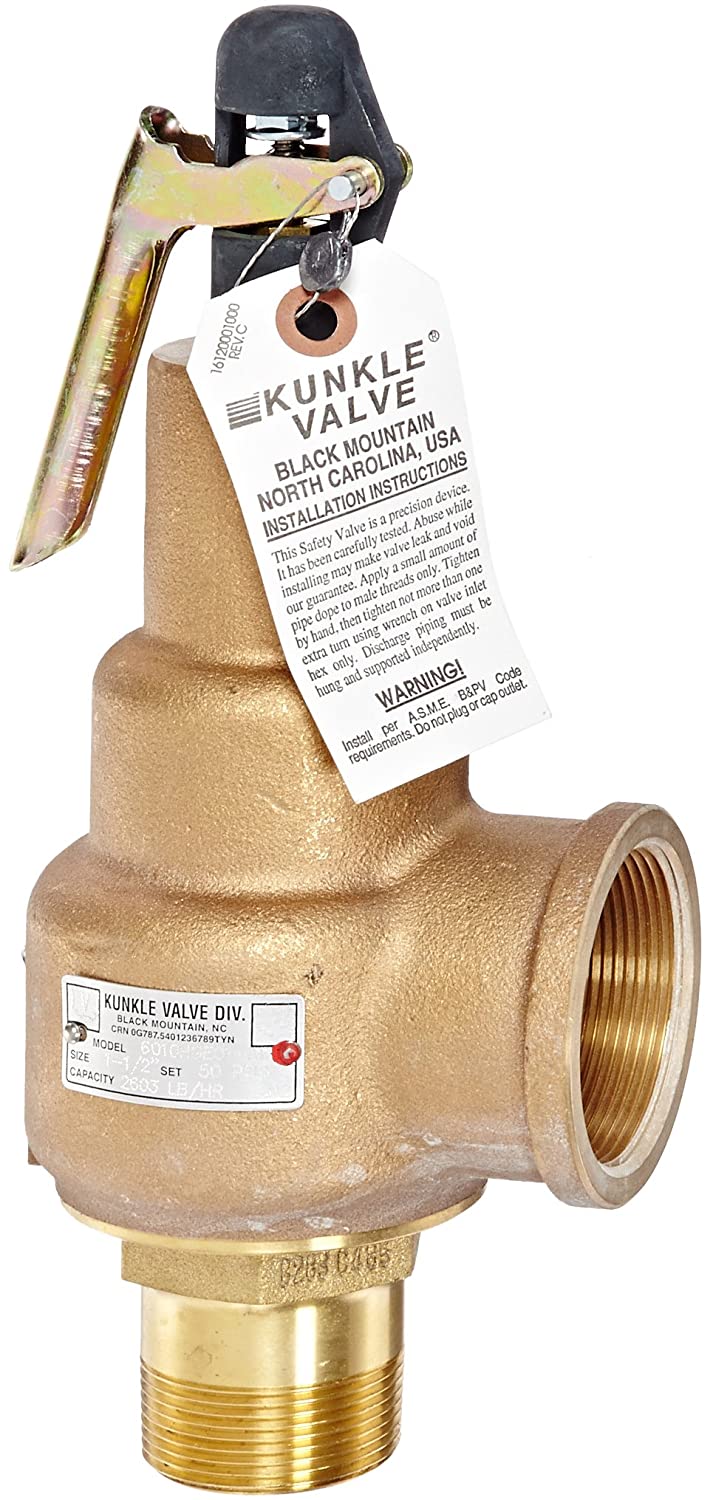

Los términos “válvula de seguridad” y “válvula de alivio” se utilizan con frecuencia de manera indistinta. Esto es satisfactorio en la medida de que tanto las válvulas de seguridad como las válvulas de alivio del tipo cargado por resorte son similares en apariencia externa y ambos sirven el propósito general de limitar la presión de los fluidos (líquidos o gaseosos) al descargar algo del líquido o gas presurizado. Algunos de las autoridades restringen las “válvulas de seguridad” a aquellas instaladas en calderas, sobre calentadores y recipientes de presión calentados con fuego - todos los demás se clasifican como válvulas de alivio. Sin embargo, Kunkle prefiere definirlos brevemente como sigue:
- Las válvulas de seguridad se utilizan en servicio de gases (que incluye aire y vapor).
- Su diseño siempre incluye una cámara de acumulación que utiliza las fuerzas de expansión de estos gases para efectuar una rápida acción de apertura (popping) y cierre.
- La diferencia entre las presiones de apertura y de cierre se denomina “blowdown” y para las válvulas de seguridad de vapor de sección I y IV las limitaciones de blowdown se establecen cuidadosamente en el código de calderas ASME.
- Las válvulas de alivio son normalmente utilizadas para servicio con líquidos, aunque las válvulas de seguridad también se pueden utilizar para ese servicio. Normalmente, las válvulas de alivio no tienen una cámara de acumulación ni un anillo regulador para variar o ajustar el blowdown. Por lo tanto, operan con una acción en proporción a la presión del sistema. Tal acción de alivio es deseable para que se proteja los sistemas de tuberías del golpe de ariete.
