El término "eyector de chorro" describe un dispositivo en que se consigue un efecto de bombeo utilizando un fluido motor. Un eyector de chorro no requiere unidad mecánica y no tiene partes móviles, por lo tanto, ofrece una alta fiabilidad en modo de funcionamiento continuo.
Están diseñados en una multitud de materiales y optimizados para sus propósitos de aplicación. El efecto de bombeo se genera por medio de un medio motor líquido o gaseoso que actúa como portador de energía. El campo de aplicación determina la forma de la sección transversal del flujo que se diseña individualmente en función del medio motor.

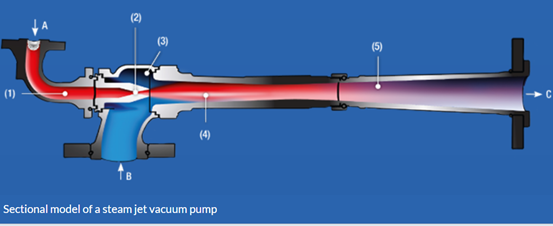

El modelo en corte, a continuación, muestra la construcción interna de una bomba de chorro o eyector que genera un vacío en el lado de succión por medio de vapor como medio motriz.
1. Admisión de vapor
2. boquilla motriz
3. cabeza
4. difusor de entrada
5. difusor de salida
A. flujo motriz con ptr (presión motriz)
B. flujo de succión a ps (presión de succión)
C. flujo mixto en pd (presión de descarga)
Características de diseño y principio de funcionamiento de los eyectores de chorro.
El término eyector describe un dispositivo en el que se logra un efecto de bombeo utilizando un fluido motor. Un eyector de chorro no requiere accionamiento mecánico y no tiene partes móviles. Este principio básico se aplica a todos los eyectores de chorro en diferentes modelos y rangos de aplicación. La aplicación determina el diseño de la sección de flujo.
En un eyector de chorro de vapor como el que se ilustró previamente, el vapor sirve como fluido motriz para crear vacío. La función depende, sobre todo, del diseño de la boquilla motriz (2) y del difusor (4 + 5). El fluido motor pasa sucesivamente a través de estos dos componentes.
La sección de flujo cambiará a lo largo de este camino. La presión en la tobera motriz (2) disminuye y la velocidad aumenta. Por el contrario, el caudal se desacelera en el difusor (4 + 5) mientras su presión aumenta hasta la presión de descarga a la salida del eyector de chorro.
La sección entre la boquilla motriz (2) y el difusor (4 + 5) tiene la presión estática más baja, aproximadamente equivalente a la presión de succión ps. En este punto, el flujo de succión ingresa al cabezal eyector (3) a través de la conexión de succión B y se mezcla con el fluido motor que fluye a alta velocidad. Parte de la energía cinética se transfiere al flujo de succión. El flujo motriz y el flujo de succión pasan juntos - como una mezcla - a través del difusor, perdiendo velocidad y ganando presión. El aumento de la presión de aspiración ps a la presión de descarga pd corresponde a la altura de impulsión del caudal de aspiración o a la diferencia de presión del eyector de chorro. La relación pd/ps es la relación de compresión de un eyector de chorro.
En un eyector de chorro, la energía de presión estática del flujo motriz que no puede transferirse directamente se convierte en energía cinética. Esta energía cinética se puede liberar al flujo de succión mediante la transferencia de impulsos mientras ambos flujos se mezclan. El difusor convierte la energía cinética de la mezcla que consiste en flujo motriz y flujo de succión nuevamente en energía de presión estática.
En el eyector de vacío de chorro de vapor se excede la relación de presión crítica en la boquilla motriz (2) (esto se puede reconocer por la expansión de la sección transversal de la boquilla aguas abajo del diámetro mínimo de la garganta). La velocidad del vapor excede la velocidad sónica respectivamente. El flujo motriz y el flujo de succión se mezclan a velocidad supersónica y luego se desaceleran a la velocidad sónica al llegar a la garganta del difusor. En la sección divergente del difusor, la presión finalmente aumenta a la presión de descarga pd.
Tipos y denominaciones de eyectores de chorro

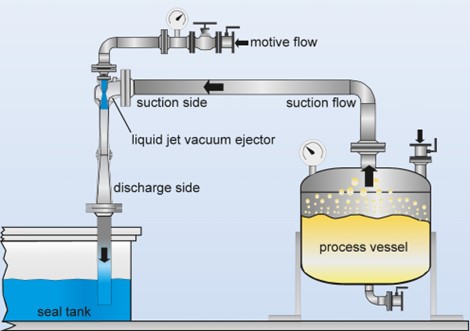

Los eyectores de chorro se utilizan para crear vacío, comprimir gases, transportar líquidos, transportar sólidos granulares, mezclar líquidos o gases.
El fluido motor puede ser:
- vapor a presión por encima de la atmósfera
- gas o aire comprimido
- aire atmosférico
- agua u otros líquidos disponibles
Las bombas de chorro y los eyectores de Körting, representados y distribuidos por Master SI, gozan de la reputación de ser particularmente sencillos y robustos en su funcionamiento, además de tener un bajo mantenimiento y desgaste. En el caso de los eyectores con chorro de vapor, el consumo de vapor es así mismo el mínimo disponible.
Aplicación
- Refinerías
- Papeleras
- Plantas químicas
- Procesos de evaporación
- Siderúrgicas
- Producción de Poliester
- Textiles
