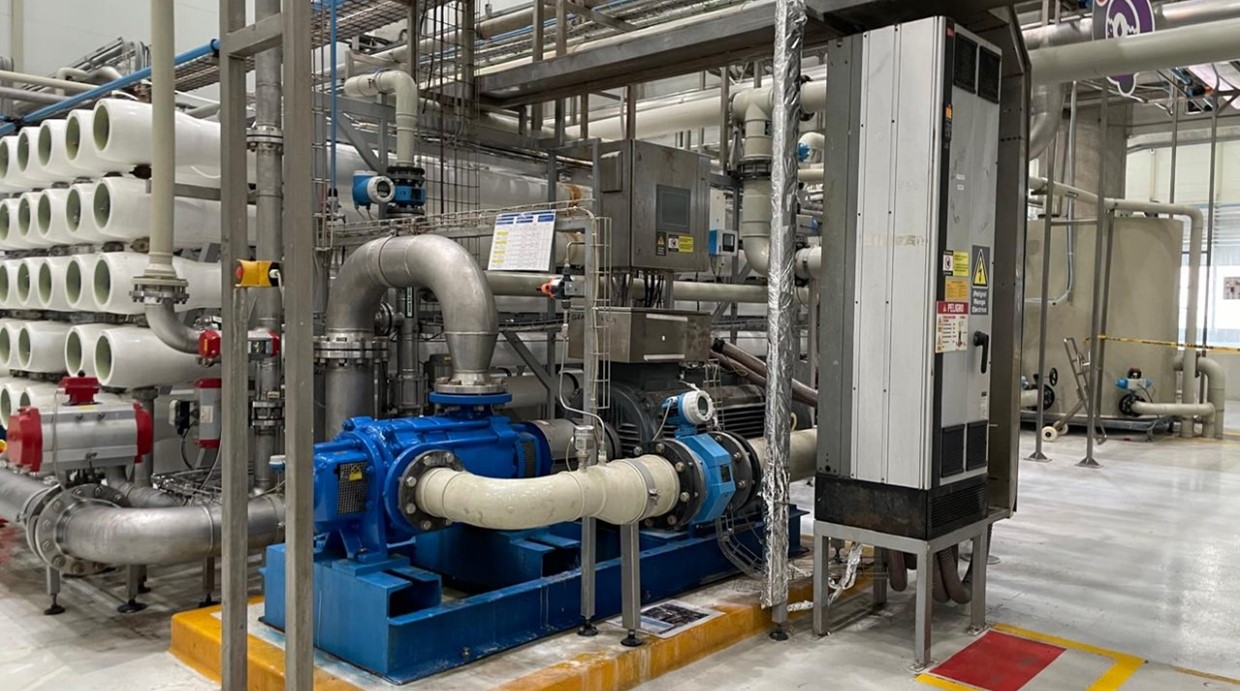

Las plantas de tratamiento de agua en la industria de bebidas suelen operar con altos niveles de automatización, cambios frecuentes de caudal y múltiples válvulas actuadas. Todo esto permite procesos confiables y repetibles, pero también puede generar un fenómeno hidráulico que muchas veces pasa desapercibido hasta que provoca fallas: el Golpe de ariete.
Cuando ocurre, las consecuencias pueden incluir:
- vibraciones en las tuberías
- fallas prematuras en válvulas
- daños en instrumentos
- fugas en bridas o juntas
- desgaste acelerado de bombas
En algunos casos incluso se producen picos de presión muy superiores a la presión de diseño del sistema.
Entender por qué ocurre y cómo prevenirlo es clave para mejorar la confiabilidad del sistema de agua de proceso.
¿Qué es el golpe de ariete?
El golpe de ariete ocurre cuando la velocidad de un fluido cambia bruscamente dentro de una tubería.
Cuando el flujo se detiene o cambia de dirección de forma repentina, la energía del fluido se transforma en una onda de presión que se propaga por la tubería.
Esta onda puede viajar a velocidades superiores a 1000 m/s, dependiendo del material de la tubería y las propiedades del fluido.
En sistemas industriales automatizados, estos eventos suelen repetirse muchas veces al día.
¿Por qué es común en plantas de tratamiento de agua para bebidas?
Las plantas de bebidas tienen procesos que incluyen:
- filtración
- desinfección
- ósmosis inversa
- regeneración de resinas
- ciclos de limpieza y enjuague
Estos procesos implican cambios frecuentes de caudal y apertura o cierre de válvulas, lo que aumenta la probabilidad de transientes hidráulicos.
Además, estos sistemas suelen incluir:
- muchas válvulas automáticas
- bombas que operan por ciclos
- tuberías largas
- procesos altamente automatizados
Todo esto crea condiciones propicias para que aparezca el golpe de ariete.
Principales causas del golpe de ariete
1. Cierre rápido de válvulas automáticas
Muchas válvulas utilizadas en sistemas de tratamiento de agua operan en modo on/off.
Si la válvula cierra demasiado rápido, el flujo se detiene abruptamente y se genera una onda de presión.
Esto es especialmente común cuando:
- se utilizan actuadores de alta velocidad
- no se controla el tiempo de cierre
- las válvulas cambian de posición durante ciclos automáticos.
2. Parada repentina de bombas
Cuando una bomba se detiene abruptamente —por ejemplo por un corte eléctrico o una protección del motor— el flujo puede invertirse momentáneamente.
Esto genera cambios de presión que pueden provocar golpes hidráulicos.
3. Válvulas de retención que cierran de golpe
Las válvulas check mal seleccionadas pueden cerrar de forma brusca cuando el flujo disminuye.
Este cierre repentino genera impactos hidráulicos en la línea.
4. Aire atrapado en las tuberías
Las bolsas de aire pueden aparecer por:
- mantenimiento del sistema
- purgas incompletas
- ingreso de aire en succión de bombas.
El aire se comprime y expande cuando cambia la presión, amplificando el fenómeno.
5. Cambios rápidos de caudal en ciclos automáticos
En sistemas de tratamiento de agua los ciclos pueden cambiar rápidamente entre:
- filtración
- retrolavado
- enjuague
- regeneración.
Cada cambio implica variaciones importantes de caudal.
¿Cómo prevenir o mitigar el golpe de ariete?
La prevención del golpe de ariete no depende de un solo equipo.
Generalmente requiere un enfoque integral del sistema hidráulico.

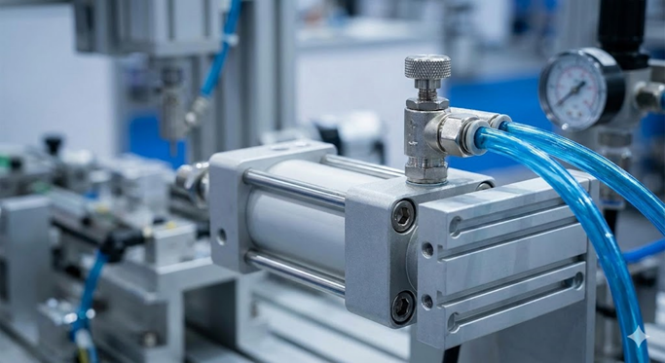

1. Controlar la velocidad de apertura y cierre de válvulas
Una de las medidas más efectivas es evitar cambios bruscos de flujo.
Eto se puede lograr mediante:
- actuadores con control de velocidad
- válvulas con cierre amortiguado
- válvulas de control modulantes.
Un cierre más gradual reduce significativamente la intensidad de los transientes.
2. Seleccionar correctamente válvulas de retención
Las válvulas check deben elegirse considerando:
- velocidad del flujo
- posición de instalación
- comportamiento dinámico del sistema.
Existen diseños de válvulas de retención antigolpe que cierran suavemente antes de que el flujo se invierta.
3. Implementar secuencias de operación adecuadas
En sistemas automatizados es importante revisar la lógica de control.
Algunas estrategias incluyen:
- retrasar el cierre de ciertas válvulas
- evitar cambios simultáneos en varias líneas
- secuenciar correctamente arranques y paradas.
Muchas veces pequeños ajustes en la automatización reducen significativamente el problema.
4. Utilizar sistemas de amortiguación hidráulica
En sistemas críticos se pueden instalar dispositivos como:
- amortiguadores de golpe de ariete
- tanques de expansión
- acumuladores hidráulicos.
Estos equipos absorben las ondas de presión y protegen la instalación.
5. Eliminar o controlar el aire en las tuberías
Las bolsas de aire deben evitarse mediante:
- válvulas de aire adecuadas
- procedimientos correctos de llenado del sistema
- purgas periódicas.
El aire atrapado es uno de los amplificadores más comunes del problema.
6. Analizar el sistema completo
Cuando el golpe de ariete aparece con frecuencia, lo más efectivo es realizar un análisis hidráulico del sistema completo, considerando:
- velocidades de flujo
- tiempos de cierre de válvulas
- comportamiento de bombas
- geometría de las tuberías.
Muchas veces el problema no está en un solo equipo, sino en la interacción entre varios elementos del proceso.
Una oportunidad para mejorar la confiabilidad del sistema
En muchas plantas industriales el golpe de ariete se percibe como algo inevitable.
Sin embargo, en la mayoría de los casos es posible reducirlo significativamente mediante mejoras en ingeniería, selección de equipos y control del proceso.
Cuando operación, mantenimiento e ingeniería trabajan juntos para entender cómo se comporta realmente el sistema, aparecen oportunidades claras para:
- aumentar la confiabilidad
- reducir fallas en válvulas y bombas
- prolongar la vida útil de los equipos
- evitar paradas inesperadas.
Porque en sistemas de manejo de fluidos, los detalles hidráulicos muchas veces determinan la diferencia entre un sistema que simplemente funciona y uno que opera de forma confiable durante años. ⚙️💧
