Pasos clave para probar las juntas de expansión en unidades FCC

Escrito por Hivimar - Master SI
Publicado: 01 Agosto 2025

Las juntas de expansión juegan un papel fundamental en la gestión del estrés de las tuberías en diversas aplicaciones industriales. En las unidades de Fluid Catalytic Cracking (FCC), las altas temperaturas y presiones generan fuerzas significativas en las tuberías y equipos conectados. Realizar pruebas de movimiento, tanto después de la fabricación como durante las fases de prueba, valida el diseño de las juntas de expansión y confirma las fuerzas límite, sin dañar equipos críticos.

Los operadores de planta y los ingenieros de mantenimiento deben estar al tanto de los pasos clave, herramientas y consideraciones para probar las juntas de expansión utilizadas en estas aplicaciones.

Paso 1: Comprender el propósito de las pruebas de movimiento

Las juntas de expansión permiten flexibilidad dentro de los sistemas de tuberías al adaptarse a cargas térmicas extremas y minimizar el estrés en los equipos, evitando así la transferencia de fuerza excesiva a las estructuras y conexiones circundantes. Las unidades FCC son una parte integral de los procesos de refinación que producen gasolina de bajo octanaje, que se mezcla con gasolina de mayor octanaje o se mejora a un octanaje superior. Como operan a temperaturas altas (aproximadamente 700°C (1300°F)) para descomponer hidrocarburos pesados, las juntas de expansión son necesarias para prevenir la transferencia de cargas a equipos sensibles, como los expansores turbocompresores.

Mediante el análisis del estrés de las tuberías, se pueden determinar las cargas y deflexiones con un nivel razonable de certeza. Estas cargas y deflexiones pueden aplicarse a las juntas de expansión en un entorno de laboratorio mediante lo que se conoce como una "prueba de movimiento". Durante esta prueba, las juntas están sujetas a movimientos angulares y laterales controlados mientras se mide la carga aplicada en cada grado de movimiento. Estas pruebas revelan la tasa de resorte (la fuerza necesaria para mover la junta) y ayudan a verificar que la junta pueda acomodar el movimiento esperado debido a la expansión térmica en las tuberías FCC. Esta prueba cierra la brecha entre los cálculos teóricos y el rendimiento real, mejorando la fiabilidad general de la instalación.

Más específicamente, las pruebas de movimiento son particularmente esenciales para:

Expansión térmica: Las altas temperaturas en sistemas como las unidades FCC causan una expansión térmica significativa. Las pruebas de movimiento aseguran que las juntas compensen esta expansión sin imponer un estrés indebido en los componentes cercanos.

Resistencia a la presión: Las pruebas de movimiento bajo presión revelan cómo la presión influye en los pines internos, anillos y fricción de la junta de expansión, que pueden aumentar debido a las cargas operativas.

Aislamiento de alta temperatura y sellos: Las pruebas de movimiento identifican si los materiales de aislamiento y los sellos de alta temperatura dentro de la junta de expansión, como los sellos trenzados o las mangas metálicas, afectan las cargas de reacción bajo movimiento.

Las pruebas de movimiento de las juntas de expansión siguen un procedimiento estructurado para simular las cargas mecánicas y térmicas esperadas en la operación en condiciones reales.

JUNTAS DE EXPANSIÓN TEADIT

Junta de expansión de presión balanceada en línea con un sistema de calentamiento para mantener la temperatura de los fuelles en un rango específico.

Paso 2: Montar el equipo y las herramientas de prueba

La configuración de una prueba de movimiento implica la conexión de un dinamómetro a un sistema de dispositivo que ejerce fuerza sobre la junta de expansión. Durante la prueba, se registran los movimientos de la junta de expansión y la carga en ángulos o desplazamientos específicos. Esta configuración permite una medición precisa del movimiento, asegurando que esté alineado con los cálculos de diseño.

Para pruebas precisas, se utilizan normalmente los siguientes equipos clave:

Dinamómetro: También conocido como báscula electrónica, mide la fuerza aplicada a la junta de expansión.

Sistema de poleas: Se utiliza para aplicar una carga controlada.

Medidor de ángulos/desplazamiento: Ayuda a medir el movimiento de la junta de expansión.

Fuente de presión: Un medio para presurizar la junta (si se prueba bajo presión operativa simulada).

Paso 3: Realizar la prueba de movimiento

Aplicar carga controlada / presión interna:

Comienza aplicando una pequeña cantidad de fuerza a la junta y aumentándola gradualmente.

Mide la fuerza en cada grado de desplazamiento lineal o angular (por ejemplo, 1°, 2°, 3°) para registrar la respuesta de la junta.

Los técnicos comparan estos resultados con las tasas de resorte calculadas para asegurar que el rendimiento de la junta coincida con las expectativas del diseño. Las pruebas también pueden incluir el registro de cambios en la carga por fricción debido a la presión, lo que brinda información sobre la durabilidad y el rendimiento de la junta bajo condiciones presurizadas.

Medir el desplazamiento angular:

Usando el medidor o la escala, se mide y registra el desplazamiento de la junta de expansión. Estos datos ayudan a verificar si la junta cumple con las especificaciones de movimiento del diseño.

Comprobar la consistencia:

Con algunos fabricantes de juntas de expansión, como Teadit, los resultados de las pruebas se comparan con datos históricos y cálculos teóricos. Los clientes reciben un informe completo detallando el rendimiento de cada junta, asegurando que los componentes cumplan con las especificaciones requeridas. Esta prueba confirma que la tasa de resorte de la junta está dentro de los parámetros aceptables y se alinea con las especificaciones de diseño.

Es importante destacar que las pruebas de movimiento en juntas de expansión instaladas en unidades FCC deben realizarse bajo presión para tener en cuenta las cargas operativas.

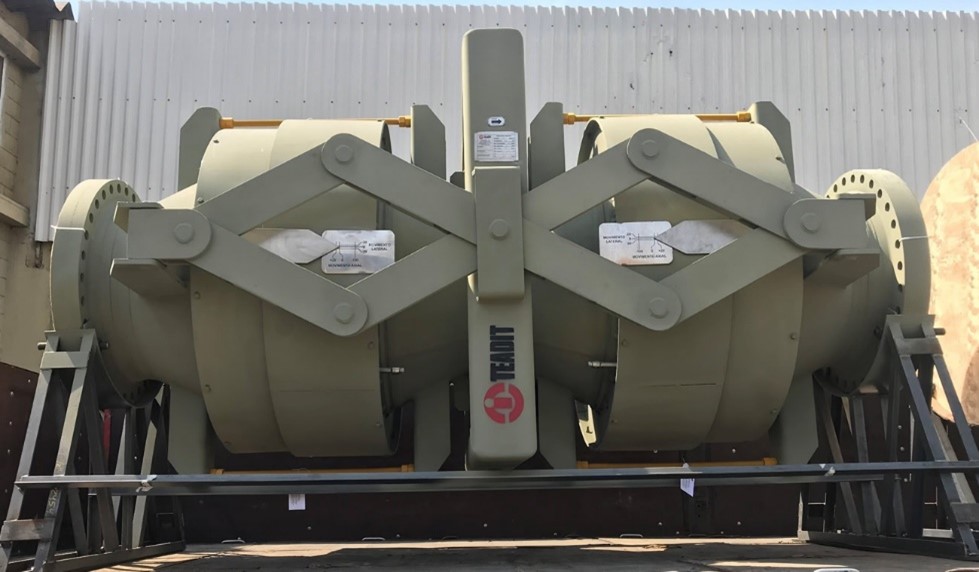

Junta de expansión universal de pantógrafo de pared fría

Junta de expansión universal de pantógrafo, de pared fría

Paso 4: Registrar y analizar los datos

Los datos recolectados durante la prueba de movimiento, incluyendo la fuerza, el movimiento aplicado y las lecturas de presión, brindan información esencial. Siempre se recomienda seguir las mejores prácticas prescritas. Por ejemplo, Teadit sigue el proceso descrito:

Verificar contra los cálculos de diseño: Confirmar que la tasa de resorte medida y las capacidades de carga se alineen con los cálculos de diseño.

Identificar posibles modificaciones: Si se detectan discrepancias, pueden requerirse ajustes para optimizar el rendimiento. Esto puede incluir otro análisis de estrés en las tuberías.

Proporcionar documentación: Preparar un informe detallado que describa el proceso de prueba, los hallazgos y si la junta cumple con las expectativas de rendimiento.

Consideraciones de diseño: Juntas de expansión con bisagras y cardán

En los sistemas FCC, las juntas de expansión con bisagras y cardán son comúnmente utilizadas debido a su capacidad para adaptarse a movimientos angulares. Estas juntas suelen contar con una serie de pines que deben manejar cargas altas mientras mantienen la flexibilidad. Las pruebas de movimiento bajo presión permiten a los ingenieros observar los efectos de la fricción a alta presión sobre los pines de la bisagra, un factor importante ya que las fuerzas de fricción pueden aumentar con la presión y potencialmente llevar a atascos o mayores requerimientos de carga.

Además de las pruebas, la selección cuidadosa de materiales y mejoras de diseño es crucial. Para aplicaciones a altas temperaturas, materiales como el Alloy 625 pueden reemplazar el acero inoxidable estándar 321 para mejorar la resistencia a la corrosión. Las pruebas de movimiento validan estas elecciones de diseño al confirmar que los materiales pueden manejar las tensiones operativas sin degradarse.

Conclusión

Las pruebas de movimiento juegan un papel invaluable en las instalaciones FCC, asegurando que las juntas de expansión funcionen como se diseñaron bajo condiciones extremas. Al validar los cálculos teóricos, identificar puntos de tensión potenciales y mejorar la confiabilidad de los componentes, las pruebas de movimiento ayudan a los operadores de refinerías a evitar costosos tiempos de inactividad y mejorar la seguridad general del sistema.

Aunque las juntas de expansión son a menudo vistas como componentes simples, son esenciales para mantener la integridad de las operaciones complejas de FCC. Al seguir los pasos descritos, los operadores obtienen la certeza de que estos componentes ofrecerán la flexibilidad, durabilidad y rendimiento necesarios bajo condiciones reales.

Fuente:

02/05/2025

Por Angelica Pajkovic y Nelson Kavanagh, Teadit
