Cuando se piensa en mejorar la eficiencia de una sala de calderas, normalmente la atención se dirige hacia la propia caldera, el quemador, los economizadores o los sistemas de control. Sin embargo, una vez generado el vapor, comienza una etapa igualmente importante: distribuirlo de manera adecuada hacia los diferentes procesos de la planta.

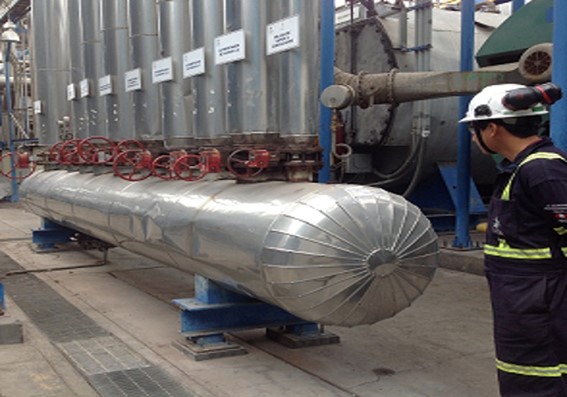

En ese punto aparece un elemento aparentemente simple, pero fundamental para la confiabilidad del sistema: el manifold o cabezal de distribución de vapor.
En muchas instalaciones industriales, este componente termina siendo diseñado como un simple tubo con varias derivaciones. No obstante, desde el punto de vista hidráulico, el manifold es mucho más que eso. Constituye un punto de desacoplamiento entre la generación y el consumo, una reserva de energía, un elemento de estabilización de presión y, en muchos casos, la clave para lograr una operación flexible y segura.
El vapor necesita espacio
A diferencia del agua, el vapor es un fluido compresible. Las variaciones en la demanda de los distintos consumidores provocan cambios constantes en la presión y en la velocidad del flujo. Un manifold adecuadamente dimensionado actúa como un amortiguador que reduce estas fluctuaciones y permite alimentar simultáneamente múltiples procesos con mayor estabilidad.
Por esta razón, una práctica recomendada consiste en evitar que el cabezal tenga una longitud demasiado corta. Como criterio general, suele utilizarse una longitud equivalente entre 10 y 20 veces el diámetro del colector principal.
Por ejemplo, un manifold de 8 pulgadas debería tener una longitud mínima de entre 2 y 4 metros para proporcionar una distribución uniforme y permitir futuras expansiones.
Además de mejorar la estabilidad del sistema, este volumen adicional proporciona una pequeña capacidad de almacenamiento que ayuda a absorber variaciones repentinas de carga.
La velocidad del vapor es tan importante como la presión
Uno de los errores más frecuentes es diseñar manifolds demasiado pequeños. El sistema puede funcionar aparentemente bien, pero velocidades elevadas generan pérdidas de carga, ruido, erosión y arrastre de condensado.
Como referencia práctica, las velocidades recomendadas para vapor saturado son:
- Líneas principales: entre 25 y 35 m/s.
- Derivaciones hacia procesos: entre 15 y 25 m/s.
- Líneas con exigencias de alta calidad de vapor: inferiores a 20 m/s.
Cuando la velocidad supera estos valores, aumenta considerablemente la probabilidad de transportar gotas de agua junto con el vapor, fenómeno conocido como arrastre de condensado. El resultado son golpes de ariete, desgaste prematuro de válvulas y una disminución de la eficiencia térmica.
Por ello, es habitual sobredimensionar ligeramente el cabezal principal respecto al diámetro de la salida de la caldera. En muchas instalaciones se utiliza un diámetro una o incluso dos medidas nominales mayores para reducir la velocidad y favorecer la separación natural de la humedad.
La importancia de la geometría
La forma en que se conectan las tuberías también tiene un efecto importante sobre la calidad del vapor.
Idealmente, el vapor proveniente de la caldera debe ingresar por la parte superior del manifold, mientras que las derivaciones hacia los distintos procesos también deberían tomarse desde la parte superior o desde los laterales superiores.
Esta disposición aprovecha la gravedad para mantener el condensado en la parte inferior del cabezal y evitar que sea arrastrado hacia los equipos.
En la parte inferior debe existir un bolsillo de condensado o "drip leg". Como referencia práctica, la profundidad del bolsillo suele ser entre una vez y media y dos veces el diámetro del cabezal principal.
Así, un manifold de 8 pulgadas debería incorporar un bolsillo de drenaje de aproximadamente 12 a 16 pulgadas de profundidad antes de la estación de purga y la trampa de vapor.
También es recomendable mantener una pendiente del 1 al 2 % en las líneas horizontales, facilitando la evacuación continua del condensado.
Otro aspecto que frecuentemente pasa desapercibido es la geometría del propio manifold. La ubicación y separación entre entradas y salidas no son arbitrarias, sino que tienen como objetivo reducir turbulencias, evitar interferencias entre corrientes de vapor y favorecer una distribución uniforme hacia los distintos consumidores.
Como práctica de diseño ampliamente utilizada en la industria y respaldada por las recomendaciones de fabricantes especializados como Spirax Sarco y por los criterios generales de ASME B31.1, es recomendable dejar una distancia equivalente a entre tres y cinco veces el diámetro del colector (3D a 5D) entre una entrada y la primera derivación, así como entre entradas múltiples de gran tamaño.
Entre derivaciones consecutivas suele utilizarse una separación del orden de dos a tres veces el diámetro del colector (2D a 3D). Estas distancias permiten que el perfil de velocidad del vapor se estabilice, disminuyendo las pérdidas de carga, la vibración, la distribución desigual del flujo y el arrastre de condensado.
De igual forma, el diámetro del manifold no debería seleccionarse simplemente por el diámetro de las líneas de entrada o salida, sino por el caudal máximo simultáneo y la velocidad admisible del vapor. Como criterio práctico, numerosos manuales de ingeniería recomiendan mantener velocidades entre 20 y 30 m/s en líneas principales y preferentemente entre 15 y 25 m/s en cabezales de distribución, con el fin de minimizar caídas de presión y mejorar la calidad del vapor. Por esta razón, no es extraño que un manifold resulte una o incluso dos medidas nominales mayor que las tuberías conectadas a él.
En instalaciones de gran consumo, como papeleras, ingenios azucareros o plantas de alimentos, esta práctica contribuye a obtener una operación más estable, menor erosión, mejor separación natural del condensado y una mayor flexibilidad para futuras ampliaciones.
Pensar en el futuro
Uno de los mayores errores en una sala de calderas es diseñar únicamente para las necesidades actuales.
La experiencia demuestra que las plantas industriales rara vez permanecen estáticas. Nuevas líneas de producción, mayores capacidades y proyectos de recuperación de energía terminan incrementando la demanda de vapor.
Por ello, muchos ingenieros consideran prudente diseñar el manifold para una capacidad futura entre un 20 y un 40 % superior a la demanda actual.
El costo adicional de instalar un cabezal ligeramente mayor y dejar algunas conexiones ciegas preparadas es insignificante comparado con las dificultades y costos asociados a una modificación posterior.

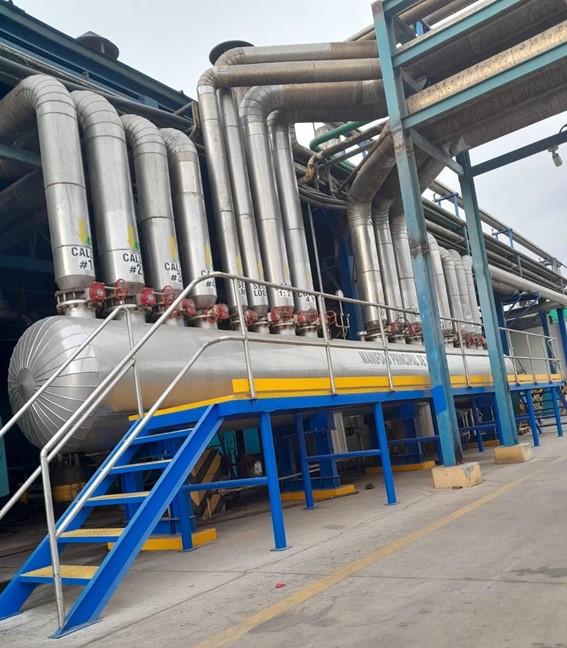

Cuando existen varias calderas
La importancia del manifold aumenta todavía más cuando se trabaja con dos o más calderas.
Un cabezal común permite balancear cargas, operar equipos en paralelo y realizar mantenimientos sin detener completamente la producción.
Además, facilita estrategias de eficiencia energética, como operar una sola caldera durante períodos de baja demanda y arrancar una segunda unidad únicamente cuando la carga lo requiera.
En este tipo de configuraciones, es recomendable que las conexiones de cada caldera se encuentren separadas y con una geometría que favorezca una distribución uniforme del flujo, evitando interferencias y turbulencias.
Instrumentación: el siguiente paso hacia la sala de calderas 4.0
Los manifolds modernos ya no son únicamente elementos de distribución.
Incorporar transmisores de presión, medidores de flujo, sensores de temperatura y válvulas actuadas permite obtener información valiosa sobre el comportamiento del sistema y avanzar hacia una gestión más eficiente de la energía.
La integración con PLC y sistemas SCADA permite conocer en tiempo real el consumo de vapor por línea, detectar anomalías y optimizar la operación de la sala de calderas.
Mucho más que un simple tubo
En numerosas auditorías de sistemas de vapor, los problemas de presión inestable, golpes de ariete, válvulas erosionadas y baja calidad del vapor tienen su origen en un manifold mal concebido.
La eficiencia de una planta no depende únicamente de generar vapor. Depende también de distribuirlo correctamente.
Porque, en definitiva, una sala de calderas moderna no se construye únicamente alrededor de una buena caldera. Se construye alrededor de una distribución inteligente del vapor.
