El empaque de compresión es un elemento crítico de sellado en numerosos tipos de equipos industriales. Juega un papel vital en la prevención de fugas de fluidos, reducción de emisiones fugitivas y en asegurar la seguridad y eficiencia operativa. Sin embargo, la selección o instalación incorrecta de los materiales de empaque puede llevar a fallos prematuros, mayores requerimientos de mantenimiento y costosos tiempos de inactividad.

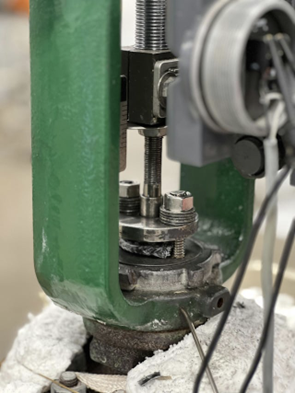

Primer plano de una válvula de control con un anillo de empaque siendo instalado
Por lo tanto, es importante tener una visión general completa de los criterios que influyen en la elección de materiales, los tipos más comunes de empaque para vástagos de válvulas, sus aplicaciones adecuadas y las prácticas correctas de instalación para el empaque de compresión en válvulas.
Entendiendo los Requisitos del Equipo
La selección e instalación del empaque de compresión comienza con la identificación del tipo de movimiento involucrado. En términos generales, las aplicaciones se clasifican como dinámicas o estáticas, dependiendo de cómo opera el equipo.
Aplicaciones Dinámicas
Las aplicaciones dinámicas implican movimiento continuo o frecuente del eje, generalmente a velocidades moderadas a altas. Este movimiento genera fricción y calor, lo que requiere un empaque que pueda soportar el movimiento constante mientras mantiene un sello hermético. Ejemplos de equipos dinámicos incluyen:
- Bombas centrífugas y otros tipos de bombas
- Mezcladores y agitadores
- Batidoras y equipos de proceso rotatorios
Estos sistemas requieren materiales de empaque que equilibren el rendimiento del sellado, la disipación del calor y la durabilidad a largo plazo bajo estrés mecánico.
Aplicaciones Estáticas
Por el contrario, las aplicaciones estáticas implican movimientos lentos, poco frecuentes o nulos. Las aplicaciones estáticas más comunes son las válvulas. En estos casos, el empaque debe proporcionar un sellado confiable a pesar de fluctuaciones de presión, ciclos térmicos y exposición química. Algunos ejemplos incluyen:
Válvulas de aislamiento (por ejemplo, válvulas de compuerta, globo, de bola), que generalmente se accionan de forma poco frecuente.
Válvulas de control, que operan a bajas velocidades y con desplazamientos cortos. Dado que pueden ciclar con frecuencia, se encuentran en una subcategoría única de aplicaciones estáticas que requiere atención especial.
Puertos de inspección, tapas de acceso, boquillas de tanque y equipos similares que pueden involucrar nulo movimiento.
Nota: En puertos de inspección de manway y puntos de acceso similares, el entorno de sellado es a menudo completamente estático y puede no involucrar una caja de empaques tradicional. Estos se consideran casos especiales. Si bien el empaque de compresión a veces puede usarse, los sellos con juntas o materiales formados en el lugar suelen ser más apropiados cuando se trata de entornos de nulo movimiento bajo presión o vacío.
Cada tipo de equipo presenta desafíos mecánicos y térmicos distintos. El equipo dinámico genera calor y desgaste mecánico por el movimiento continuo, pero generalmente tiene presiones muy bajas. El equipo estático debe resistir presiones mucho más altas y, a menudo, ataques químicos más agresivos, a pesar de su movimiento mínimo.
Identificar correctamente el tipo de movimiento involucrado es fundamental para seleccionar un empaque que funcione de manera confiable en servicio. Esto asegura que el material y la construcción elegidos se alineen con las tensiones mecánicas, los requisitos de sellado y las condiciones operativas de la aplicación.
Parámetros Clave de Operación
La selección del empaque debe basarse en tres parámetros operativos principales:
1. Temperatura
Las consideraciones de temperatura incluyen tanto la temperatura del proceso (medio) como, en aplicaciones dinámicas, el calor por fricción generado en la interfaz vástago-empaque.
El empaque debe ser capaz de soportar la temperatura del medio sin sufrir degradación química o física. En equipos dinámicos, la fricción del movimiento del vástago puede crear puntos calientes localizados. Si no se gestionan adecuadamente, esto puede llevar al glaseado térmico (vitrificación), endurecimiento o incluso agotamiento del empaque. En aplicaciones estáticas, donde hay poco o ningún movimiento, el calor por fricción no es una preocupación; la temperatura del proceso es lo más importante.
2. Presión
El empaque debe ser capaz de resistir la presión interna del sistema sin extruirse, deformarse o perder su integridad de sellado con el tiempo.
Las presiones operativas son a menudo más altas en aplicaciones estáticas, como las válvulas. Para mantener un sello adecuado, el empaque depende de un aumento en la carga del casquillo, la fuerza mecánica aplicada para comprimir el empaque y energizar el sello. A medida que la presión aumenta, también lo hace la demanda sobre el material del empaque y el diseño del casquillo.
En aplicaciones dinámicas, las presiones del sistema son generalmente más bajas, pero el empaque aún debe mantener el rendimiento del sellado mientras acomoda el movimiento del vástago y resiste la fuga inducida por presión.
3. Velocidad del Vástago o eje
En aplicaciones dinámicas, la velocidad de la superficie del vástago es un factor crítico que afecta directamente la generación de calor, el desgaste del empaque y la pérdida de lubricante. Las velocidades más altas aumentan la fricción en la interfaz del empaque, lo que puede llevar a glaseado, endurecimiento o degradación acelerada si el material de empaque no está adaptado a las condiciones.
La velocidad de la superficie del vástago o eje (también conocida como velocidad periférica o lineal) se calcula usando la fórmula:
V = (π × D × RPM) / 60
Donde:
D = Diámetro del vástago en milímetros
RPM = Velocidad de rotación del vástago
4. Compatibilidad con el Medio
El empaque debe ser químicamente compatible con el medio del proceso al que estará expuesto, ya sea gas, líquido, lodo o vapor. Los materiales incompatibles pueden llevar a la degradación, hinchazón, endurecimiento o pérdida de rendimiento del sellado debido a la descomposición del aglutinante o lubricante. Los desafíos comunes incluyen:
Ácidos o álcalis fuertes que pueden degradar fibras naturales o aglutinantes orgánicos.
Hidrocarburos que pueden ablandar o hinchar ciertos materiales sintéticos.
Agentes oxidantes que atacan el grafito a menos que se inhiban adecuadamente.
Medios abrasivos (como lodos o fluidos con sólidos suspendidos), que pueden causar un desgaste rápido y erosión de materiales de empaque blandos.
La compatibilidad con el medio es especialmente crítica en aplicaciones que involucren fluidos peligrosos, productos químicos corrosivos o sistemas de alta pureza, donde un fallo podría generar riesgos de seguridad, contaminación o exposición ambiental.
Estilos de empaque de PTFE expandido (por ejemplo, Teadit 2005, 2006, 2007, 2261 SAN) generalmente ofrecen la mayor y mejor resistencia química. Los empaques basados en fibra de carbono y grafito (por ejemplo, Teadit 2002, 2202, 2235, 2236) siguen, ofreciendo una excelente compatibilidad con medios y límites de temperatura más altos.
En servicios abrasivos, los empaques de fibras fenólicas o mezclados con arámida (por ejemplo, Teadit 2004, 2017, 2030, 2774 y 2773) se recomiendan típicamente debido a su excelente resistencia a la abrasión y durabilidad mecánica.
Consideraciones adicionales
Finalmente, es esencial evaluar la excentricidad del vástago, inspeccionar si hay picaduras, corrosión o desgaste dimensional en la caja de empaque, y asegurarse de que la caja de empaque esté dimensionada correctamente. A menudo, los fallos pueden atribuirse a un tamaño incorrecto del empaque.
Recomendaciones de empaque específicas para cada aplicación
Válvulas de servicio general
Medios típicos: Agua, vapor, aire, productos químicos de proceso suaves, hidrocarburos ligeros.
Empaque recomendado:
Hilos sintéticos (por ejemplo, acrílico) para temperaturas y presiones moderadas.
Grafito flexible para mejor rendimiento a temperaturas elevadas.
Estilos de PTFE expandido para una resistencia química excepcional.
Servicio de baja emisión (Low-e)
Medios típicos: Agua, vapor, ácidos, álcalis, disolventes, productos químicos agresivos (excepto oxidantes fuertes).
Empaque recomendado:
Grafito flexible con malla de PTFE reforzada.
Grafito flexible con funda de filamento de Inconel.
Ejemplos incluyen TEADIT 2236 y 2848.
Servicio químico
Medios típicos: Ácidos, álcalis, disolventes, productos químicos agresivos.
Empaque recomendado:
PTFE expandido para la mayor resistencia química.
Carbono/grafito (inhibido) para exposición a productos químicos a temperaturas altas.
Servicio a alta temperatura/vapor
Condiciones típicas: Vapor, aceites térmicos, fluidos de transferencia de calor, medios sobrecalentados.
Empaque recomendado:
Estilos de empaque de grafito flexible.
Grafito reforzado con Inconel para servicio a alta presión y alta temperatura.
Válvulas de control y válvulas de baja carrera actuadas
Tipo de servicio: Actuación frecuente y de bajo recorrido.
Empaque recomendado:
Grafito trenzado con PTFE para actuaciones frecuentes.
PTFE para la mayor resistencia química, siempre que la temperatura sea relativamente baja.
Grafito flexible de bajo fricción para temperaturas más altas.
Nota: Los sistemas con carga viva pueden ser beneficiosos en ciertos entornos con ciclos térmicos.
Servicio abrasivo o de lodo
Medios típicos: Lodos, pulpa, fluidos con sólidos suspendidos.
Empaque recomendado:
Estilos de empaque basados en fibra sintética fuerte, como fibras de arámida o fenólicas.
Si se requieren tanto bajo fricción como resistencia, se recomiendan estilos de empaque mezclados (como mezclas de arámida/grafito).
Fibras fenólicas para un buen equilibrio entre resistencia química y resistencia mecánica.
Evitar estilos de empaque blandos que son propensos a la erosión o extrusión.
Si bien estas recomendaciones proporcionan un punto de partida útil, la selección del empaque rara vez es de "talla única". Cada aplicación involucra una combinación única de presión, temperatura, movimiento, medios y condiciones del equipo. En caso de duda, consulte con el fabricante del empaque o refiérase a los datos detallados de compatibilidad y rendimiento. Dicho esto, las pautas anteriores deberían ayudar a reducir las opciones adecuadas en los escenarios industriales más comunes.
Empaque recomendado para aplicaciones específicas
Al igualar el estilo de empaque con las condiciones de la aplicación, los operadores pueden reducir inventarios, mejorar el tiempo de actividad y aumentar la seguridad. El personal de mantenimiento y los operadores también deben evitar reemplazar el empaque de la competencia de manera ciega. Incluso los productos ‘equivalentes’ pueden no ser adecuados para las condiciones reales. Una nueva evaluación a menudo revela materiales o construcciones que mejoran el sellado, reducen la fricción o disminuyen los costos de mantenimiento.
Procedimientos adecuados de instalación
Lograr un sellado duradero y confiable no termina con la selección del material, sino que depende en gran medida de una instalación adecuada. Un manejo incorrecto o atajos durante la instalación pueden llevar a fugas prematuras, fallas del empaque y daños al equipo.
Aunque algunos fundamentos son compartidos, los procedimientos de instalación varían entre equipos estáticos y dinámicos debido a las diferencias en el movimiento, la carga del casquillo y el comportamiento de consolidación.
1. Eliminar el empaque viejo
Despresurizar y enfriar completamente el sistema antes de comenzar.
Eliminar todos los restos del empaque anterior — nunca reutilizar los anillos viejos.
Limpiar a fondo la caja de empaque e inspeccionar por desgaste, marcas o picaduras.
Revisar si hay rebabas, bordes afilados o desalineación del vástago.
2. Medir correctamente
Para calcular la sección transversal del empaque:
Sección transversal (S) = Diámetro de la caja de empaque — Diámetro del vástago o paso ÷ 2
Para determinar la longitud aproximada del anillo:
L = (1.3 x S + Diámetro del vástago o vástago) x 3.14
3. Cortar y preparar los anillos
Cortar los anillos de forma individual (nunca instalar espirales).
Cortar el empaque con cortes limpios de 45°.
Desplazar las uniones de los anillos a intervalos de 90° durante la instalación.
Para equipos estáticos (válvulas):
4. Instalar los anillos secuencialmente
Insertar los anillos uno a la vez, asentando cada uno firmemente con una herramienta de compactación.
Ajustar ligeramente el seguidor del casquillo después de cada anillo.
Para juegos formados por molde, asegurarse de la altura correcta de la pila y la orientación.
5. Pre-comprimir y consolidar
Aplicar el 50% del valor de par de torsión del fabricante. Cerrar y abrir la válvula. Repetir el proceso con el 100% del valor de par de torsión del fabricante.
Si es posible, ciclar la válvula bajo condiciones normales para consolidar el empaque.
Reaplicar el par de torsión del fabricante después del primer ciclo térmico o dentro de las 72 horas posteriores al inicio de la operación.
Fuente:
24/06/2025
El sellado efectivo comienza con la comprensión, selección e instalación adecuadas del empaque de compresión.
Por Angelica Pajkovic y Julia Köder, Teadit
