A primera vista: Los requisitos de aire de combustión para quemadores industriales consisten en aportar la cantidad exacta de aire rico en oxígeno necesaria para una combustión completa del combustible, garantizando seguridad y eficiencia. Las necesidades de aire varían según el tipo de combustible, la altitud, la temperatura y las especificaciones del quemador; un sistema adecuado evita combustión incompleta y optimiza la eficiencia energética.
El aire de combustión aporta el oxígeno esencial para quemar el combustible y asegurar una operación del quemador segura y eficiente. Sin un suministro de aire suficiente, los quemadores industriales no logran la combustión completa, lo que reduce la eficiencia, incrementa las emisiones y puede generar condiciones peligrosas. La relación entre combustible y aire debe controlarse con precisión para optimizar la generación de calor y, al mismo tiempo, minimizar la formación de contaminantes.
Un suministro correcto de aire va más allá de “tener oxígeno suficiente”. Las plantas industriales deben considerar la calidad, temperatura, presión y método de suministro del aire para asegurar un desempeño consistente del quemador. Un aporte insuficiente provoca combustión incompleta, formación de monóxido de carbono e inestabilidad de la llama. Un exceso de aire desperdicia energía al calentar volúmenes innecesarios y crea variaciones de temperatura que afectan la calidad del producto. La NFPA (National Fire Protection Association) y el IMC (International Mechanical Code) establecen estándares mínimos para sistemas de aire de combustión, mientras que las normas de la EPA regulan las emisiones en función de límites establecidos.
Fundamentos del aire de combustión
¿Qué es el aire de combustión?
El aire de combustión comprende todo el aire suministrado para apoyar la quema de combustible, y se clasifica en aire primario y aire secundario. En los quemadores de premezcla, el aire primario se mezcla directamente con el combustible antes del encendido, creando la zona inicial de combustión y definiendo las características de la llama. El aire secundario aporta oxígeno adicional para completar la combustión, suministrando el oxígeno restante necesario para la oxidación total del combustible.
El proceso de combustión depende de la disponibilidad de oxígeno para lograr la oxidación completa del combustible. En la práctica, la operación de los quemadores requiere exceso de aire para asegurar la combustión completa bajo condiciones reales (variaciones en la calidad del combustible, limitaciones de mezcla y cambios de carga). Los rangos típicos de exceso de aire van del 10 % al 50 %, pero dependen en gran medida del tipo de combustible, el diseño del quemador y los requisitos de la aplicación.

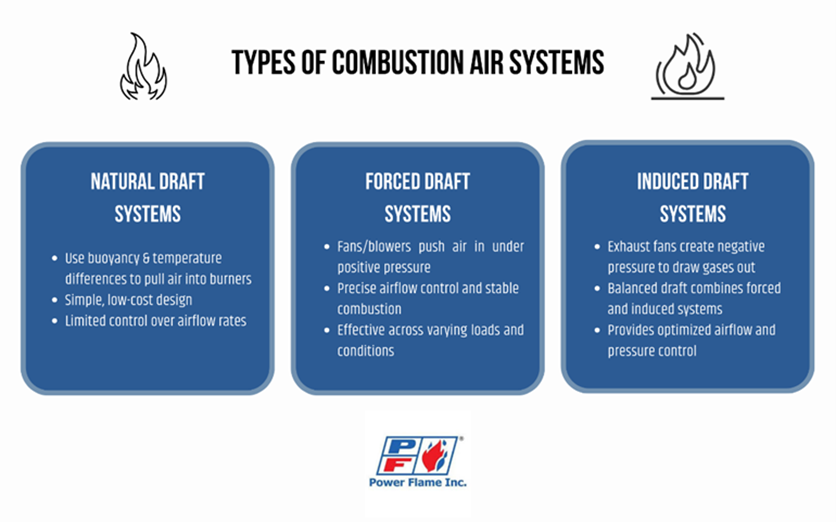

Tipos de sistemas de aire de combustión
Sistemas de tiro natural
Se basan en las fuerzas de flotación creadas por diferencias de temperatura para introducir aire de combustión en los quemadores. Los gases calientes ascienden por la chimenea, creando una presión negativa que “aspira” aire fresco hacia la cámara de combustión. Son sistemas simples y de bajo costo operativo, pero con control limitado del caudal de aire.
Sistemas de tiro forzado
Utilizan ventiladores/sopladores para suministrar aire de combustión a presión positiva, brindando control preciso del caudal y un desempeño consistente independientemente de las condiciones atmosféricas. Superan las pérdidas de presión en ductos y mantienen una combustión estable ante demandas de carga variables.
Sistemas de tiro inducido
Generan presión negativa en la cámara de combustión mediante ventiladores de extracción que arrastran los productos de combustión a través del sistema. Los sistemas de tiro balanceado combinan tiro forzado e inducido para optimizar el control del flujo de aire manteniendo las presiones deseadas.
Requisitos de calidad del aire
La temperatura del aire de combustión impacta significativamente la eficiencia y el desempeño del quemador. El precalentamiento del aire mejora la eficiencia térmica al recuperar calor residual de los gases de escape. Temperaturas excesivas pueden causar inestabilidad de combustión y aumentar la formación de NOx térmico.
La humedad introduce vapor de agua que absorbe calor durante la combustión; una humedad alta reduce la temperatura de llama y afecta la ignición del combustible. Los contaminantes en el aire de combustión influyen en la vida útil del equipo y en la calidad de la combustión.
Cálculo de requerimientos de aire de combustión
Métodos básicos de cálculo
Los cálculos teóricos parten de la composición del combustible y su poder calorífico para determinar el aire estequiométrico requerido. Esto sirve de base para fijar el aire real necesario, incluyendo el porcentaje de exceso de aire.
El exceso de aire varía según el tipo de combustible y el diseño del quemador. El aire total requerido = aire teórico × (1 + % de exceso de aire). Para convertir a caudal volumétrico (CFM) se usan la densidad del aire a las condiciones reales de temperatura y presión. En combustibles líquidos, el grado, la gravedad específica y el poder calorífico modifican la cantidad de aire necesaria.

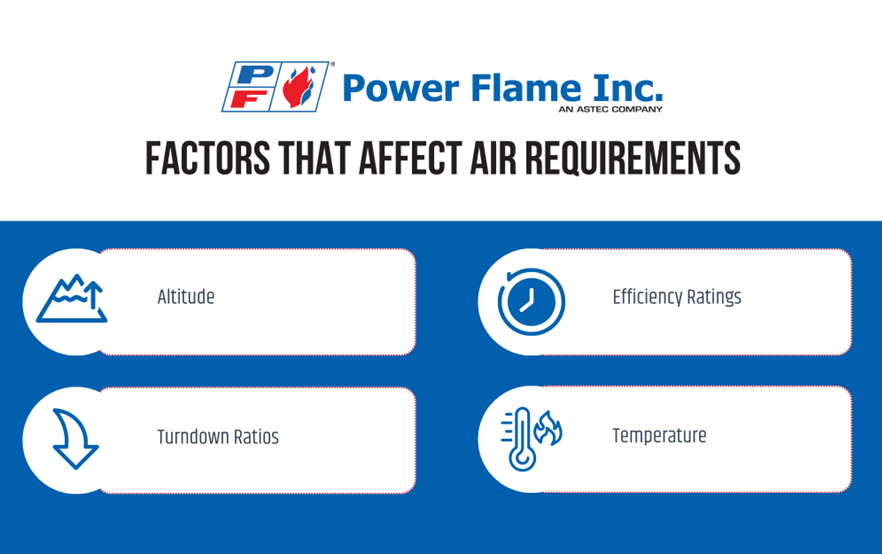

Factores que afectan los requerimientos de aire
Altitud
Afecta los cálculos de aire de combustión debido a la menor presión atmosférica y a la menor disponibilidad de oxígeno por pie cúbico de aire. La densidad del aire disminuye aproximadamente un 4 % por cada 1,000 pies de elevación, por lo que instalaciones a gran altitud pueden requerir ventiladores y ductos de mayor tamaño para compensar la reducción de densidad. Los quemadores de alta eficiencia y bajo NOx requieren un control más fino de la relación aire/combustible.
Temperatura
Las variaciones de temperatura ambiente afectan la densidad del aire y el contenido de oxígeno. El aire frío aporta mayor densidad de oxígeno, pudiendo requerir que los sistemas reduzcan el caudal de aire. Las temperaturas altas pueden exigir caudales volumétricos mayores.
Índices de eficiencia y relaciones de modulación (turndown)
Los quemadores de alta eficiencia y bajo NOx precisan sistemas de control de relación aire/combustible más precisos, lo que puede influir en los requisitos de diseño del sistema de aire.
Diseño del sistema y componentes
Ductería y distribución
El dimensionamiento correcto de la ductería impacta de forma crítica el desempeño del sistema de aire de combustión; se requieren cálculos cuidadosos de pérdida de carga para mantener caudal adecuado minimizando el consumo energético. Una ductería subdimensionada genera pérdidas excesivas de presión, obliga a los ventiladores a trabajar más y puede comprometer el rendimiento del quemador.
La selección de materiales debe considerar la exposición a temperatura y la resistencia a la corrosión. El acero al carbono es suficiente para aplicaciones a temperatura ambiente, mientras que el acero inoxidable o aleaciones especiales son necesarias en sistemas precalentados por encima de 400 °F. Los requisitos de aislamiento dependen de la temperatura del aire y las condiciones ambientales; para alta temperatura se emplea fibra cerámica o lana mineral.
Sistemas de control
La integración con los sistemas de gestión del quemador (BMS) permite la operación coordinada de todos los componentes de combustión, con control centralizado que mejora seguridad y eficiencia.
- Compuertas de aire de combustión: brindan control esencial de caudal; usan actuadores motorizados que responden a la demanda de carga del quemador o a señales de realimentación.
- Mecanismos de control aire/combustible: aseguran eficiencia óptima manteniendo el cumplimiento de emisiones mediante analizadores de oxígeno o sensores de gases combustibles, con retroalimentación en tiempo real.
- Controles de “cross-limiting”: previenen relaciones inseguras garantizando suficiente flujo de aire antes de permitir incrementos de combustible.
- Sistemas de realimentación: incorporan sensores de presión, medidores de caudal y monitores de temperatura para vigilancia continua y ajustes automáticos.
Consideraciones de seguridad y cumplimiento normativo
Normas regulatorias
NFPA 85 establece requisitos integrales para calderas y aparatos de combustión, exigiendo dispositivos de seguridad y procedimientos operativos específicos. NFPA 86 regula hornos y estufas industriales, con énfasis en aberturas de ventilación adecuadas e interbloqueos de seguridad para equipos de calentamiento industrial.
ASME CSD-1 especifica los requisitos de controles y dispositivos de seguridad, y define criterios de desempeño para los sistemas de verificación (“proving”) del aire de combustión.
Las normas locales suelen remitir a estándares nacionales y añadir consideraciones regionales.
Sistemas de seguridad
- Verificación de aire de combustión (Combustion Air Proving): mediante interruptores que monitorean caudal o presión se confirma el suministro adecuado antes de permitir la operación del quemador.
- Interbloqueos por baja presión de aire: impiden el arranque cuando el sistema no puede aportar el caudal necesario.
- Sistemas de resguardo de llama (Flame Safeguard): coordinan el monitoreo del aire de combustión con el resto de la seguridad del quemador, asegurando una secuencia de arranque correcta y parada inmediata al detectar condiciones inseguras.
Peligros comunes y métodos de prevención
- Suministro de aire insuficiente: puede causar combustión incompleta, formación de monóxido de carbono, inestabilidad de la llama y condiciones potencialmente explosivas.
Prevención: análisis regular de combustión, sistemas de aire correctamente dimensionados e interbloqueos que verifiquen el flujo de aire antes del encendido. - Revoque inverso (Backdrafting): ocurre cuando un aporte de aire inadecuado genera presión negativa que introduce productos de combustión en áreas ocupadas.
Prevención: atención cuidadosa a la mezcla combustible/aire y a los procedimientos de purga. - Monóxido de carbono (CO): gas incoloro e inodoro, subproducto de la combustión incompleta, con serios riesgos para la salud incluso a bajas concentraciones.
Prevención: mantener niveles adecuados de exceso de aire, monitorear O₂ y CO en gases de escape y usar alarmas/sensores donde pueda haber ocupantes expuestos.
Eficiencia energética y optimización
Los sistemas con aire de combustión precalentado recuperan calor residual de los gases de escape. Los variadores de velocidad (VFD) optimizan la energía del ventilador ajustando el caudal al requerimiento real del quemador, con ahorros significativos en cargas variables. La optimización del exceso de aire mejora la eficiencia de forma rentable mediante análisis de combustión periódicos, manteniendo las relaciones objetivo sin comprometer la seguridad.
Aplicaciones industriales y casos
La generación eléctrica demanda sistemas robustos que manejen grandes volúmenes de aire con control preciso en amplios rangos de carga.
- Manufactura: requisitos variables; algunas aplicaciones requieren tratamientos de aire especializados.
- Proceso químico: puede requerir atmósferas especiales, incluyendo mezcla con gases inertes o prevención de contaminación.
- Alimentos y bebidas: énfasis en diseño higiénico, facilidad de limpieza y principios sanitarios.
Tendencias y tecnologías futuras
Los sistemas de control avanzados habilitan monitoreo remoto, mantenimiento predictivo y optimización automática. Los combustibles alternativos exigen sistemas de entrega de aire flexibles que se adapten a distintas características del fuel. La regulación ambiental impulsa el control preciso del flujo de aire y la monitorización de emisiones.
Encuentra la solución adecuada de control de combustión en Power Flame
Un diseño correcto del sistema de aire de combustión requiere considerar cuidadosamente seguridad, eficiencia y cumplimiento normativo. La ingeniería profesional asegura desempeño óptimo y condiciones seguras en sala de calderas. Las evaluaciones y mantenimientos periódicos preservan el rendimiento y extienden la vida útil del equipo.
Con más de 75 años de experiencia, Power Flame es un referente en quemadores industriales y sistemas de control de combustión. Su portafolio incluye quemadores comerciales e industriales, sistemas de calentamiento de proceso y de aire, quemadores low NOx y soluciones especializadas diseñadas para un desempeño confiable en diversas aplicaciones. Revisa la selección de quemadores y los cursos de capacitación en quemadores industriales de Power Flame o contacta a sus expertos para obtener más información.
