La termocupla es una herramienta de medición de temperatura muy útil y de amplio despliegue que normalmente se utiliza en una extensa gama de entornos científicos, industriales y de ingeniería.
Su pequeño tamaño y respuesta rápida indican que son herramientas que trabajarán eficientemente en entornos peligrosos o difíciles, estos tienen la capacidad de medir de manera precisa y rápida temperaturas extremas (en cualquier lugar dentro del rango de 270°C a 2,500°C, dependiendo de su configuración específica).
Además de esta capacidad espectacular, son herramientas fáciles de utilizar en comparación con otras, asimismo son extremadamente fuertes y muy eficientes. Los diferentes tipos de termopares o termocuplas, típicamente denominados con letras como J, K, L, N o T, cada uno tiene extremos totalmente diferentes, los cuales son características claves: algunos están diseñados con materiales específicos para resistir temperaturas altas y entornos más extremos, mientras que hay otros que son menos resistentes, más económicos en su fabricación los cuales son utilizados en entornos menos extremos. En esta guía, analizaremos mejor los diversos tipos de termocuplas en el mercado actual y analizaremos algunos de sus posibles usos.
¿Cómo funciona una termocupla?

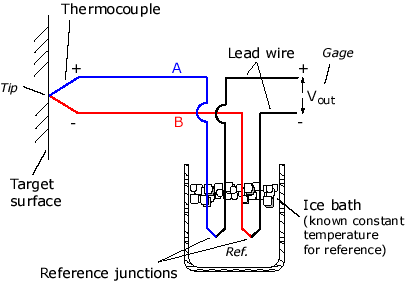

Una termocupla funciona, como era de esperar, bajo la premisa de la termoeléctrica: Una vez que la temperatura cambia en la unión cálida en relación con la unión fría, crea un cambio en el voltaje a través de un circuito que consiste en cables metálicos diferentes.
Tomando en cuenta este principio de acción, sostenga un sartén de una pieza sobre un quemador. Rápidamente se hará evidente que el calor sube por el mango de la sartén hacia la zona fría (donde se sostiene el sartén), ahora, lo que es menos evidente es que la electricidad está realizando un viaje similar al descrito.
Esto sucede exactamente en la termocupla, existe una zona de distinción de niveles de calor en las uniones o cruces dobles del circuito: la corriente está formada por fuerzas electromotrices generadas por el diferencial de temperatura entre cada unión, y una unión de termopar utiliza un medidor de potencial conectado para medir esa corriente.
Siempre que esté la temperatura de inicio estable en la ubicación fría, la unión del termopar utilizará estas lecturas de voltaje para calcular una cierta lectura de temperatura en la unión cálida.
También vale la pena señalar que si la temperatura en cada una de las uniones es la misma, las fuerzas electromotrices generadas en cada unión pueden cancelarse principalmente entre sí, y por lo tanto, el resultado es que la corriente neta que fluye a través de la unión se registra como cero.
